Eigenschaften | Grad | |||||

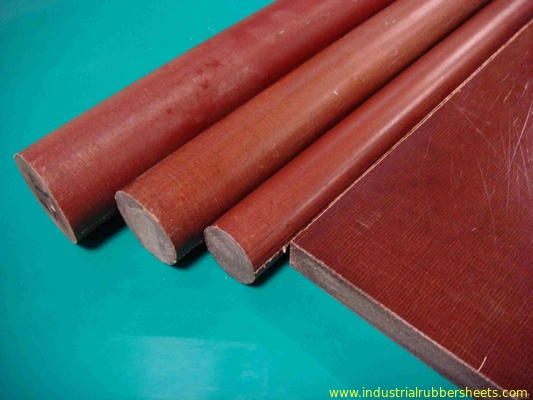

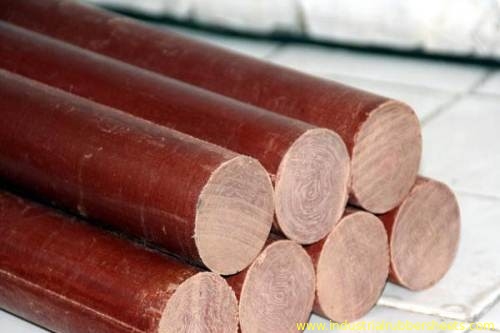

Phenoplastischer Baumwollstoff lamellierter Rod | ||||||
Eigenschaften | Einheiten | 3723 | 3725 | 3726 | ||
Dichte | Durchmesser (Millimeter) | g/cm3 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 | |
Wasseraufnahmerate (D-24/23) | ≤ | 6 | % | 1,7 | 1,2 | 1 |
13 | 1,3 | (Φ13mm) | (Φ13mm) | |||
25 | 1 | |||||
> | 25~51 | 1,2 | ||||
Biegefestigkeit | ≥ | MPa | 90 | 110 | 95 | |
Dehnbares strengh | ≥ | MPa | 78 | |||
Kompressionsstärke (axial) | ≥ | MPa | 138 | 138 | 138 | |
Isolationswiderstand parallel zu den Laminierungen | ||||||
A: Unter Normalbedingung | ≥ | W | 1.0×108 | |||
D-24/23: Immersion im Wasser | ≥ | W | ||||
Durchbruchsspannung parallel zu den Laminierungen (im Transformatoröl) | ≥ | KV | 10 | 10 | 10 | |
(20±5°C) | (20±5°C) | (20±5°C) | ||||
Entflammbarkeit | - | - | - | - | ||
Farbe | - | Natürlich | Natürlich | Natürlich | ||
Referenzstandard | - | Unternehmens-Standard |
