Anpassbare Gummi-Kupplung für Kupplungsstern in R82 Außendurchmesser 78mm x Innendurchmesser 31mm x Dicke 18mm in Schwarz
| Herkunftsort | China |
|---|---|
| Markenname | 3A Rubber |
| Zertifizierung | ISO9001 |
| Modellnummer | 3A2006 |
| Min Bestellmenge | 10 Stück |
| Preis | USD10.00 |
| Verpackung Informationen | Verpackung in Beutel und Kartons |
| Lieferzeit | 7-15 Tage nach Erhalt der Zahlung des Käufers |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 100000kgs/month |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xProduktdetails
| Material | Gummi | Farbe | Schwarz |
|---|---|---|---|
| Anwendung | Einfügen zur Metallkopplung | Typ | OMT R42-132 |
| Verpackung | in den Kartonen | Oberfläche | Schlank |
| Max. Drehmoment | 4 N.m | Ozonwiderstand | Das ist gut. |
| Zugfestigkeit | 20Mpa | UV-Beständigkeit | Das ist gut. |
| Standard oder Nichtstandard | Standard | Haltbarkeit | Hoch |
| Härte | 70-80 Ufer A | Abriebfestigkeit | Hoch |
| Form | Koppeln | Chemische Resistenz | Ausgezeichnet. |
| Ölwiderstand | Das ist gut. |
Produkt-Beschreibung

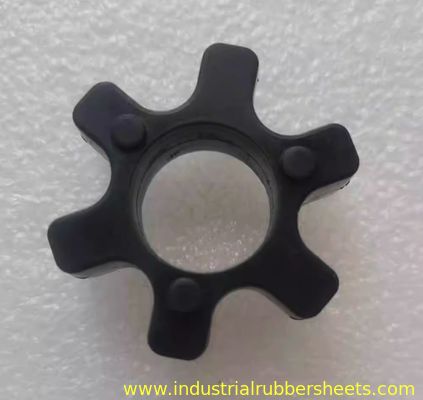

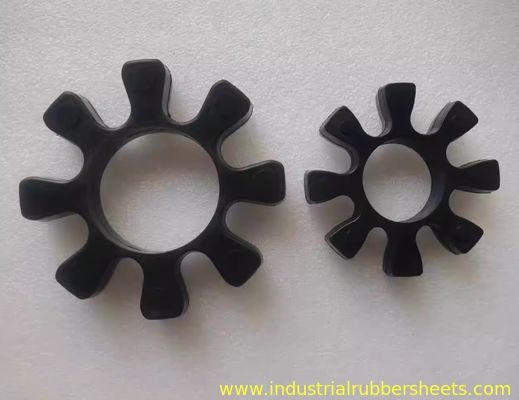

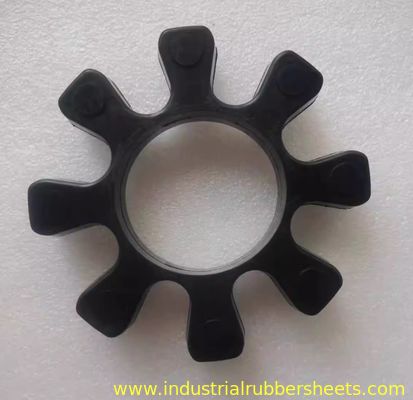

Anpassbare Gummi-Kupplung für Kupplungsstern in R82 OD78mm x ID31mm x T18mm in Schwarz

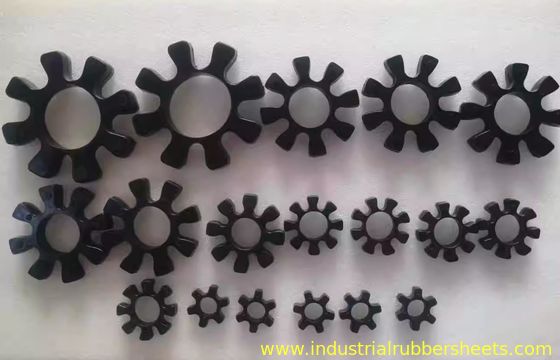

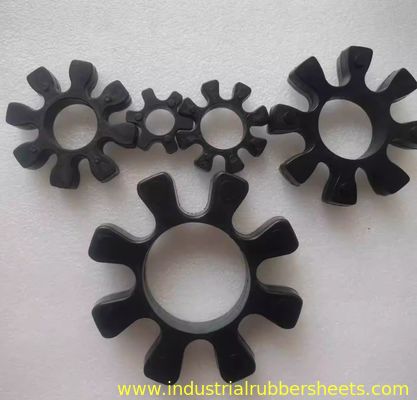

OMT Gummi-Kupplungsstern, Gummi-Stern, Kupplungsstern
schwarzes Gummi-Material
R42, OD42mm x ID19mm x T14mm
R62, OD59mm x ID29mm x T16mm
R82, OD78mm x ID31mm x T18mm
R103, OD99mm x ID42mm x T21mm
R132, OD132mm x ID64mm x T26mm
1. OTM Achteckkupplung (Klauenkupplung / Blütenkupplung)
-
Strukturelle Merkmale:Besteht aus zwei Metall-Halbkupplungen mit konvexen Lappen (typischerweise 8 Lappen, die eine achteckige Form bilden) und einem zentralen Elastomer aus Gummi (Blütenpad).
-
Funktionsprinzip:Das Drehmoment wird durch das Gummi-Blütenpad zwischen den Lappen übertragen, wobei die Elastizität des Gummis genutzt wird, um:
-
Stöße und Vibrationen zu absorbieren.
-
Fehlausrichtungen auszugleichen:Ermöglicht geringfügige axiale, radiale und winklige Versätze.
-
Elektrische Isolierung zu gewährleisten.
-
-
Anwendungen:Weit verbreitet in Antriebssystemen für Pumpen, Ventilatoren, Kompressoren, Motoren, Getriebe usw.
2. Kernkomponente: Gummi-Dämpfungsblock / Elastisches Element / Blütenpad
-
Funktion:Das Kerndämpfungselement, das sich direkt auf die Kupplungsleistung auswirkt.
-
Bezeichnungen:Wird üblicherweise als Blütenpad (aufgrund seiner Form), Dämpfungsblock, Elastisches Element oder Dämpfungsring.
-
Material:Typischerweise Polyurethan (PU) oder Nitrilkautschuk (NBR):
-
Polyurethan (PU): Verschleißfest, reißfest, hohe Belastbarkeit (am häufigsten).
-
Nitrilkautschuk (NBR): Ausgezeichnete Ölbeständigkeit (geeignet für ölhaltige Umgebungen).
-
-
Modellidentifikation:
-
R42,R62,R82,R103,R132usw. sind Spezifikationsmodelle des Blütenpads. -
Zahlen geben typischerweise die Kupplungsgröße oder den Bohrungsdurchmesserbereich an (Einheit: mm), für die sie ausgelegt sind.
-
3. Referenz für gängige Blütenpad-Modelle & Spezifikationen
Im Folgenden finden Sie typische Spezifikationen für gängige Modelle (Hinweis: Die Standards können je nach Hersteller leicht variieren. Überprüfen Sie dies immer anhand physischer Messungen oder der Auswahltabelle des Herstellers!):
| Pad-Modell | Typischer Bohrungsdurchmesserbereich (mm) | Geeignete Kupplungsgröße/Drehmomentbereich |
|---|---|---|
| R42 | ≈ 20 - 30 | Kleine Kupplungen, geringes Drehmoment |
| R62 | ≈ 25 - 40 | Kleine bis mittlere Kupplungen |
| R82 | ≈ 40 - 60 | Mittlere Kupplungen |
| R103 | ≈ 50 - 75 | Mittlere bis große Kupplungen |
| R132 | ≈ 70 - 100+ | Große Kupplungen, hohes Drehmoment |
4. Wichtige Punkte für Kauf & Ersatz
-
Originalmodell identifizieren:
-
Entfernen Sie das alte Pad und überprüfen Sie das eingestanzte Modell (z. B. R42).
-
Messen Sie die wichtigsten Abmessungen: Außendurchmesser (OD), Innendurchmesser (ID), Dicke (H), Anzahl der Lappen (normalerweise 6 oder 8).
-
-
Kupplungsspezifikationen abgleichen:
-
Das Pad-Modell MUSS dem Kupplungskörpermodell entsprechen.
-
-
Betriebsbedingungen berücksichtigen:
-
Drehmoment & Drehzahl: Stellen Sie sicher, dass das Pad die Last bewältigen kann.
-
Umgebung: Wählen Sie NBR für ölhaltige Bedingungen; verschleißfestes PU für den allgemeinen Gebrauch.
-
Temperatur: Bestätigen Sie die Temperaturtoleranz des Gummis.
-
-
Marke & Qualität:
-
OEM-Teile bieten die beste Kompatibilität. Renommierte Marken (z. B. R+W, KTR, Lovejoy, OTM) bieten eine höhere Zuverlässigkeit.
-
5. Ersatzschritte (vereinfacht)
-
Fahren Sie die Ausrüstung herunter und trennen Sie die Stromversorgung (Sicherheit geht vor).
-
Entfernen Sie die Kupplungsschutzvorrichtung.
-
Lösen Sie die Kupplungsbolzen.
-
Entfernen Sie das alte Pad und reinigen Sie die Kontaktflächen.
-
Setzen Sie das neue Blütenpad in die Lappen einer Halbkupplung ein.
-
Richten Sie die andere Halbkupplung aus und drücken Sie sie vorsichtig zusammen.
-
Ziehen Sie die Bolzen diagonal mit dem angegebenen Drehmoment an.
-
Bringen Sie die Schutzvorrichtung wieder an.
Zusammenfassung
-
OTM Achteckkupplungen basieren auf Blütenpads (z. B. R42/R62/R82/R103/R132) zur Dämpfung.
-
Passen Sie das Modell und die Abmessungen beim Austausch präzise an, unter Berücksichtigung der betrieblichen Anforderungen.
-
Beziehen Sie Pads über offizielle Kanäle oder kontaktieren Sie OTM-Lieferanten mit Parametern zur Beschaffung.
Bitte geben Sie die Abmessungen Ihres Altteils oder Ihres Gerätemodells an, um eine präzise Pad-Spezifikationsbestätigung zu erhalten!
