1. Material: Roheisen GG25
2. Gute Stabilität
3. Einfach instandzuhalten
4. Zertifikat ISO9001-2000
Kopplung:
1. Kiefer, der Koppelung HRC-Koppelung/kc/FL-Kopplung verbindet
2. FlanschRoheisen, Einsatz Bubber
3. Verjüngung gebohrte Universal-Reihe
4. Keilnutenmaße passen sich an DIN6885, Standards GB1095-1979 an.
| Größe | Art | A | B | D | E | Standard | Metrische Bohrung | Zoll-Bohrung | ||
| Bohrung | Minute | Maximal | Minute | Maximal | ||||||
| L035 | 1 | 16 | 20,5 | 6,6 | -- | 3 | 3 | 8 | 1/8" | 3/8" |
| L050 | 1 | 28 | 43,2 | 15,6 | -- | 6 | 6 | 15 | 3/16" | 5/8" |
| L070 | 1 | 35 | 50,8 | 19 | -- | 9 | 9 | 19 | 3/16" | 3/4" |
| L075 | 1 | 45 | 54,7 | 21 | -- | 9 | 9 | 25 | 3/16" | 1" |
| L090 | 1 | 54 | 54,7 | 21 | -- | 9 | 9 | 28 | 3/16" | 1 1/8" |
| L095 | 1 | 54 | 63,7 | 25,5 | -- | 9 | 9 | 28 | 3/8" | 1 1/8" |
| L099 | 1 | 64,5 | 72,5 | 27 | -- | 12 | 12 | 35 | 7/16" | 1 3/8" |
| L100 | 1 | 64,5 | 88,5 | 35 | -- | 12 | 12 | 35 | 7/16" | 1 3/8" |
| L110 | 1 | 85 | 108 | 43 | -- | 15 | 15 | 48 | 1/2“ | 1 7/8" |
| L150 | 1 | 96 | 115,4 | 45 | -- | 15 | 15 | 48 | 5/8" | 1 7/8" |
| L190 | 1 | 115 | 133,4 | 54 | 101,6 | 19 | 19 | 55 | 5/8" | 2 1/4" |
| L225 | 1 | 127 | 153,4 | 64 | 108 | 19 | 19 | 65 | 3/4" | 2 5/8" |

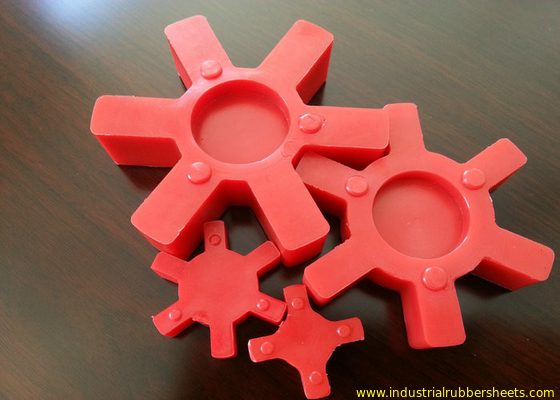

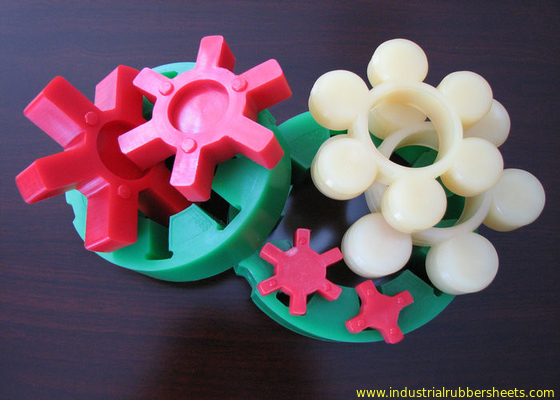

Andere Standardgröße für Polyurethankoppelung:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R

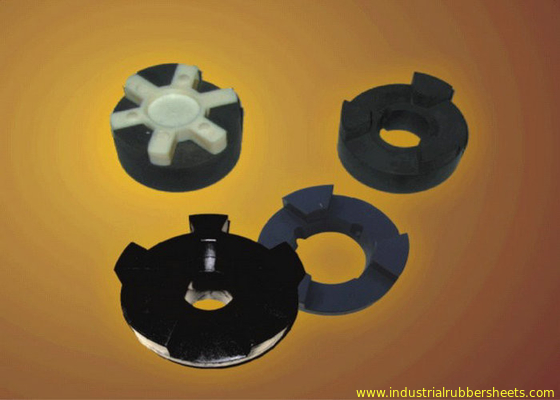

Standardgröße für Gummikoppelung:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Gang 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
Sondergrößegestaltformteil entsprechend den Zeichnungen des Käufers
***, wenn Sie Untersuchung, pls bestätigen die Zahl und die Quantität des Produktes ***
