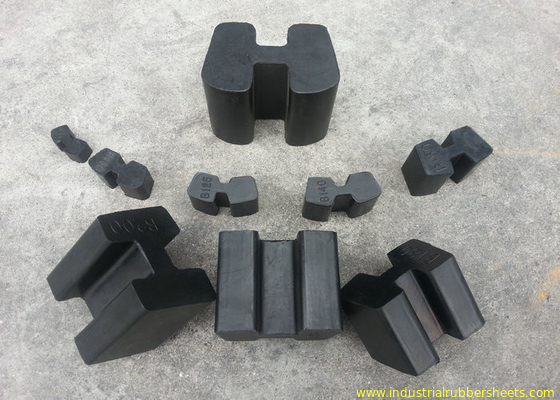

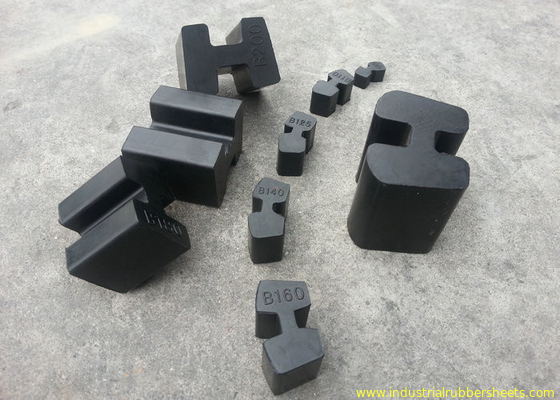

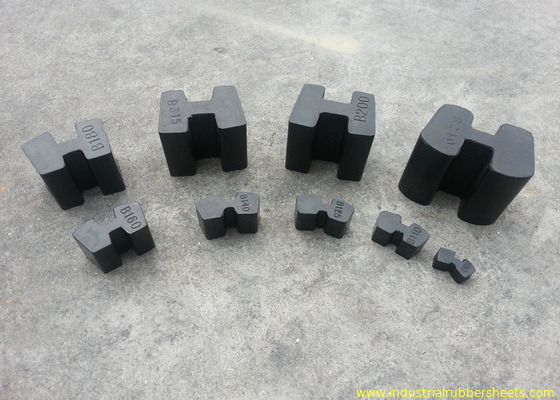

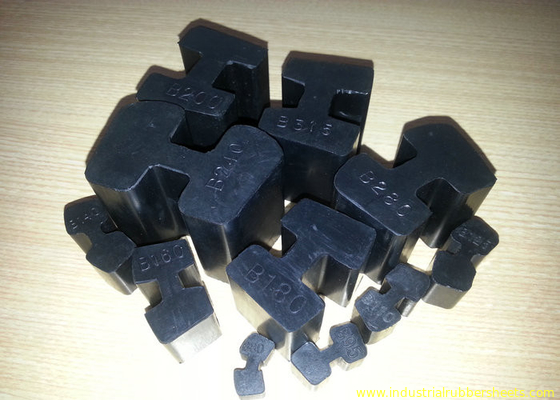

B80 - Gummikoppelung B350, Hb-Gummikoppelung gemacht mit hoher Qualität CSM und SBR
gemacht durch Einspritzung mit Polyester oder Form CSM/SBR der hohen Qualität. Es entwirft und Special für alle Arten Metallwellenkupplung mit sehr guter Leistung der hochfesten Stärke, hohe haltbare, hohe elastische Beweglichkeit, Wasserbeständiges, ölen beständige und ausgezeichnete Ermüdungsbeweglichkeit, hohes stoßfestes etc. Wir haben Formen der ganzen Sätze und liefern vollständige Auswahl von GR-, GS-, M.Ü.-, Hb-, HRC-, L-, Nanometer- und Gangj Reihe Koppelungen mit hoher Qualität und ausgezeichneter Erfahrung. Treffen Sie auf alle Arten industrielle Metallwellenkupplung zu.
Spezifikationen:
Material: Polyester, CSM/SBR
Farbe: gelbes, rotes, purpurrotes, grünes, schwarzes etc.
Oberfläche: glatt
Dehnfestigkeit: 12-55Mpa
Härte: 80-98Shore A
Verlängerung: 400%-650%
Dichte: 1.25g/cm3
Elastizitätsauswirkung: >25%
Reißfestigkeit: 35-155KN/m
Akron-Abnutzungsverlust: <0>
Kompression eingestellt (22h*70oC): <10>
Betriebstemperatur: 120oC
Standardgröße für Polyurethankoppelung:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
Standardgröße für Gummikoppelung:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Gang 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
Sondergrößegestaltformteil entsprechend den Zeichnungen des Käufers
Standardgröße für Hb-Gummikoppelung (Millimeter) | |||||||
Einzelteil | A | B | C | D | E | F | Heigh |
B80 | 21 | 16 | 5 | 3 | 4 | 8 | 9 |
B95 | 25 | 21 | 8 | 7 | 4,5 | 11 | 12 |
B110 | 29 | 23 | 8 | 7 | 5 | 11 | 15 |
B125 | 32 | 27 | 8 | 7 | 5 | 12 | 18 |
B140 | 35 | 30 | 12 | 8 | 5 | 13 | 22 |
B160 | 36 | 30 | 12 | 10 | 6 | 17 | 24 |
B180 | 44 | 37 | 15 | 12 | 9 | 29 | 35 |
B200 | 48 | 42 | 19 | 17 | 11 | 34 | 43 |
B240 | 61 | 51 | 17 | 16 | 10 | 39 | 47 |
B280 | 52 | 42 | 16 | 12 | 11 | 31 | 39 |
B315 | 48 | 43 | 18 | 18 | 11 | 34 | 41 |
B350 | 60 | 45 | 18 | 15 | 11 | 47 | 46 |
