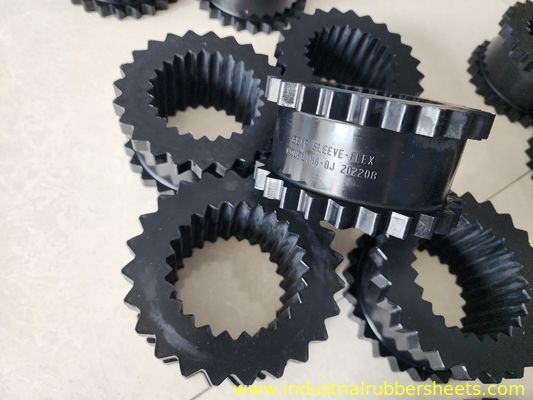

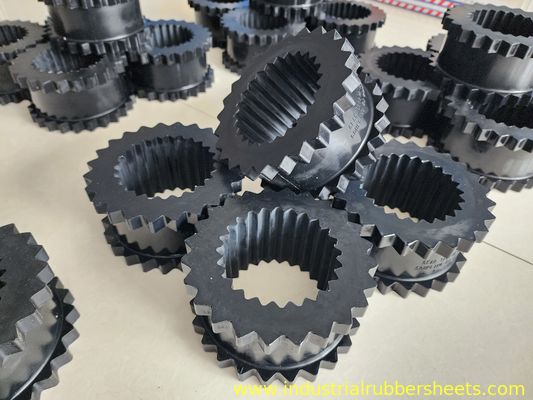

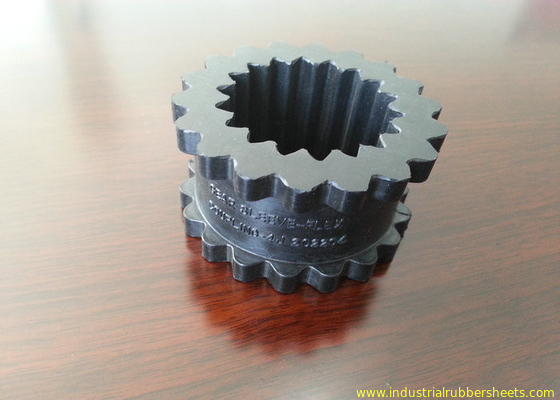

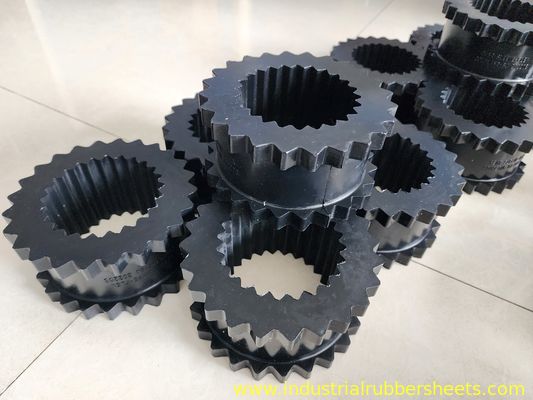

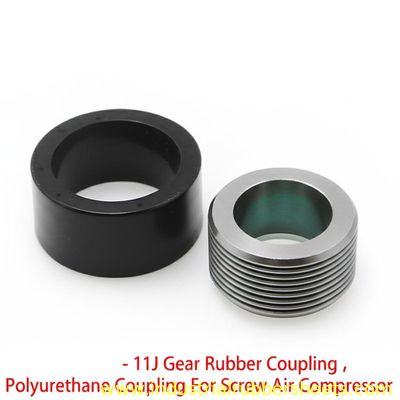

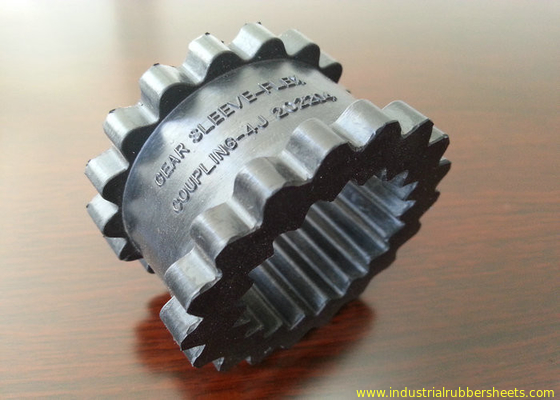

3J-11J Gummi-Zahnkupplung mit 120 °C Temperaturbereich, hoher Zugfestigkeit und Ölbeständigkeit für Schraubenluftkompressoren
| Herkunftsort | China |
|---|---|
| Markenname | 3A Rubber |
| Zertifizierung | ROHS/FCC/SGS |
| Modellnummer | 3A2006 |
| Min Bestellmenge | 10pieces |
| Preis | negotiable |
| Verpackung Informationen | Verpackt in den Kartonen |
| Lieferzeit | 10 Werktage nach empfingen Ihre Zahlung |
| Zahlungsbedingungen | T/T, L/C, Paypal, Western Union |
| Versorgungsmaterial-Fähigkeit | 10000kgs pro Monat |
Produktdetails
| Material | NBR, CSM/SBR, Polyurethan | Farbe | Schwarz, rot |
|---|---|---|---|
| Zugfestigkeit | 12-55Mpa | Härte | 80-98shore |
| Verlängerung | 350 % | Dichte | 1,25 g/cm3 |
| Größe | 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J | ||
| Hervorheben | PU-Koppelung,Gummikoppelung |
||
Produkt-Beschreibung
3J - 11J Zahnrad-Gummikupplung, Polyurethankupplung für Schraubenkompressoren
Produktübersicht
Hochleistungs-Zahnrad-Gummikupplungen und Polyurethankupplungen, speziell entwickelt für Schraubenkompressoren, erhältlich in den Größen 3J bis 14J.
Technische Daten
| Artikel | 14J | 13J | 11J | 10J | 9J | 8J | 7J | 6J | 5J | 4J | 3J |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AD (mm) | 333 | 284 | 208 | 179.4 | 152 | 128.6 | 110.4 | 95.3 | 74.6 | 58.7 | 48 |
| ID (mm) | 193 | 165 | 122.3 | 102 | 87 | 75 | 64.5 | 54.6 | 44 | 34 | 26.5 |
| Dicke (mm) | 165 | 138 | 101.6 | 87.3 | 76.2 | 63.5 | 55.6 | 47.6 | 39.7 | 31.8 | 25.5 |
| Zahnanzahl (Stück) | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 20 | 20 | 18 | 18 |
| Gewicht (g) | 7550 | 6000 | 1750 | 1210 | 700 | 407 | 262 | 171 | 81 | 40 | 20 |
Hauptmerkmale
- Speziell für Kompressoren entwickelt
- Hergestellt auf professionellen Produktionslinien
- Spitzenqualität zu wettbewerbsfähigen Preisen
- Individuelle Verpackungsoptionen verfügbar
- OEM-Dienstleistungen mit A&V-Verifizierung angeboten
Produkteigenschaften
Das Klauen-Fläche-zu-Fläche-Design bietet wirksamen Schutz, Schwingungsdämpfung und Stoßabsorption im Betrieb. Die Umfangsoffset-Konstruktion mit sternförmiger (Quincunx-) Elastomerkörper-Anordnung vermeidet Spannungskonzentrationen bei Montageabweichungen.
Kompensiert effektiv axiale, radiale und winklige Verlagerungen. Im Gegensatz zu herkömmlichen Bolzenkupplungen, die unter Scherspannung arbeiten, arbeiten unsere Klauenkupplungen unter Druckbelastung, was eine höhere Tragfähigkeit, überlegene Verschleißfestigkeit und eine längere Lebensdauer ermöglicht.
Vorteile der CJ-Kupplungsserie
- Einfache Struktur mit stabiler Leistung und zuverlässigem Betrieb
- Dreiteiliges Design für einfache Installation und Wartung
- Mehrere Materialoptionen für Nabe und Elastomerkörper für unterschiedlichste Umgebungen
- Formangepasstes Klauendesign mit evolventenförmiger Bogenelastizität für höhere Drehmomentübertragung
- Isolierende Elastomerpolster verhindern Metall-auf-Metall-Kontakt und erfordern keine Schmierung
Materialspezifikationen
Materialien: Polyester, CSM/SBR
Farben: Gelb, Rot, Lila, Grün, Schwarz usw.
Oberfläche: Glatt
Zugfestigkeit: 12-55 MPa
Härte: 80-98 Shore A
Bruchdehnung: 400 %-650 %
Dichte: 1,25 g/cm³
Rückprallelastizität: >25 %
Reißfestigkeit: 35-155 KN/m
Akron-Abriebverlust: <0,05 cm³/1,61 km
Druckverformungsrest (22 h * 70 °C): <10 %
Betriebstemperatur: 120 °C
Verfügbare Größen
Standardgrößen: Gear 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
Sondergrößen nach Zeichnungen und Spezifikationen des Käufers erhältlich
Wichtig: Bitte bestätigen Sie bei Ihrer Anfrage die Produktnummer und die gewünschte Menge.
