Anpassbare Gummi-Kupplung für Kupplungsstern in R82 Außendurchmesser 78mm x Innendurchmesser 31mm x Dicke 18mm in Schwarz
| Herkunftsort | China |
|---|---|
| Markenname | 3A Rubber |
| Zertifizierung | ISO9001 |
| Modellnummer | 3A2006 |
| Min Bestellmenge | 10 Stück |
| Preis | USD10.00 |
| Verpackung Informationen | Verpackung in Beutel und Kartons |
| Lieferzeit | 7-15 Tage nach Erhalt der Zahlung des Käufers |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 100000kgs/month |
Produktdetails
| Material | Gummi | Farbe | Schwarz |
|---|---|---|---|
| Anwendung | Einfügen zur Metallkopplung | Typ | OMT R42-132 |
| Verpackung | in Kartons | Oberfläche | Glatt |
| Maximales Drehmoment | 4 N.m | Ozonbeständigkeit | Gut |
| Zugfestigkeit | 20 MPa | UV-Beständigkeit | Gut |
| Standard oder nicht standardisiert | Standard | Haltbarkeit | Hoch |
| Härte | 70-80 Ufer a | Abriebfestigkeit | Hoch |
| Form | Kupplung | Chemische Beständigkeit | Exzellent |
| Ölbeständigkeit | Gut | ||
| Hervorheben | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Produkt-Beschreibung

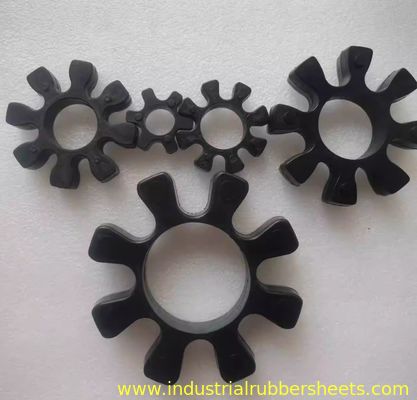

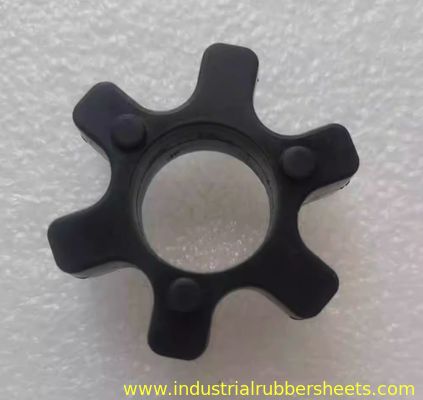

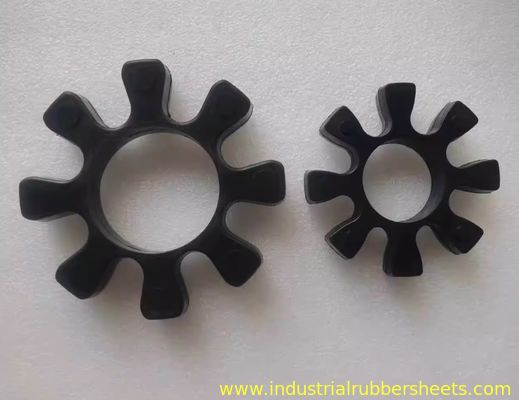

Anpassungsfähige Gummikopplung für die Kupplungsspinne
R82 OD78mm × ID31mm × T18mm in schwarzer Farbe
OMT Rubber Coupling Spider, auch bekannt als Rubber Spider oder Coupling Spider, erhältlich in schwarzem Gummi.

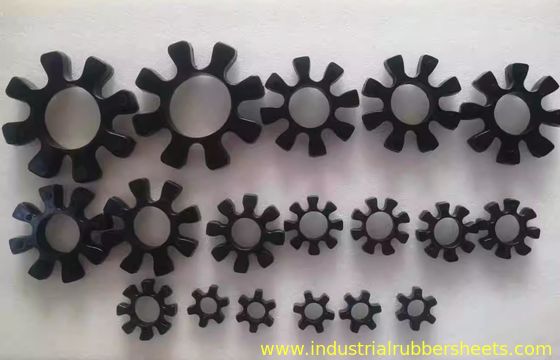

Verfügbare Größen:
- R42, OD42mm × ID19mm × T14mm
- R62, OD59mm × ID29mm × T16mm
- R82, OD78mm × ID31mm × T18mm
- R103, OD99mm × ID42mm × T21mm
- R132, OD132mm × ID64mm × T26mm
OTM-Oktogonalkopplung (Kopplung für Kiefer und Pflaumenblüten)
Strukturelle Merkmale

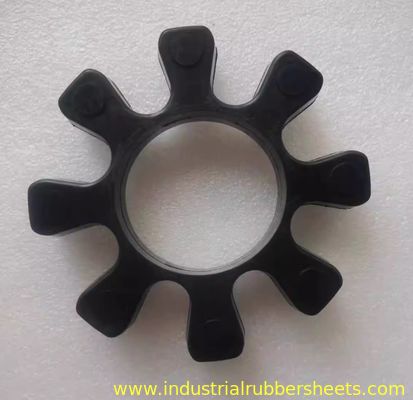

Besteht aus zwei Metallhalbkopplungen mit konvexen Lappen (typischerweise 8 Lappen, die eine achteckige Form bilden) und einem zentralen Elastomer aus Gummi (Plumblütenpolster).
Arbeitsprinzip
Das Drehmoment wird durch das Gummi-Plumblütenpad zwischen den Lappen übertragen, wobei die Elastizität des Gummis verwendet wird, um:
- Absorbieren von Stoß und Vibrationen
- Kompensation für Fehlausrichtungen: Für geringfügige axiale, radiale und winkelhafte Verschiebungen geeignet
- Bereitstellung einer elektrischen Isolierung
Anwendungen
Weit verbreitet in Antriebssystemen für Pumpen, Ventilatoren, Kompressoren, Motoren, Getriebe und andere industrielle Geräte.
Kernkomponente: Gummi-Kissenblock / elastisches Element
Funktion
Das Kerndämpfungselement, das die Kupplungsleistung direkt beeinflusst. Auch bekannt als Plum Blossom Pad (aufgrund seiner Form), Cushion Block, Elastic Element oder Cushion Ring.
Materielle Optionen
- mit einer Breite von mehr als 20 mm,Verschleißbeständig, zerreißbeständig, hohe Tragfähigkeit (am häufigsten)
- mit einer Breite von mehr als 20 mm,Ausgezeichnete Ölbeständigkeit (geeignet für ölige Umgebungen)
Identifizierung des Modells
Spezifikationsmodelle (z. B. R42, R62, R82, R103, R132) geben typischerweise die Kupplungsgröße oder den Bohrdurchmesserbereich (Einheit: mm) an, für den sie ausgelegt sind.
Allgemeine Modelle und Spezifikationen für Pflaumenblüten
Hinweis: Die Normen können zwischen den Herstellern leicht variieren.
| Pad-Modell | Typischer Bohrbereich (mm) | geeignete Kupplungsgröße/Drehmomentbereich |
|---|---|---|
| R42 | ≈ 20 - 30 | Kleine Kupplungen mit geringem Drehmoment |
| R62 | ≈ 25 - 40 | Kleine bis mittlere Kupplungen |
| R82 | ≈ 40 - 60 | Mittelkoppelungen |
| R103 | ≈ 50 - 75 | Durchschnittliche bis große Kupplungen |
| R132 | ≈ 70 - 100+ | Große Kupplungen, hohes Drehmoment |
Wichtige Punkte für den Kauf und den Austausch
- Identifizieren Sie das Originalmodell:Entfernen Sie das alte Pad und prüfen Sie, ob es ein gestempeltes Modell (z. B. R42) gibt.
- Spezifikationen für die Übereinstimmungskupplung:Das Pad-Modell MUSS dem Kupplungskörpermodell entsprechen.
- Betrachtet die Betriebsbedingungen:Stellen Sie sicher, dass das Pad die Drehmoment- und Geschwindigkeitsanforderungen bewältigen kann. Wählen Sie NBR für ölige Bedingungen; verschleißbeständige PU für den allgemeinen Gebrauch. Bestätigen Sie die Temperaturverträglichkeit des Gummis.
- Marke und Qualität:OEM-Teile bieten die beste Kompatibilität. Anerkennbare Marken (z. B. R + W, KTR, Lovejoy, OTM) bieten eine höhere Zuverlässigkeit.
Ersatzschritte (vereinfacht)
- Schalten Sie die Ausrüstung ab und isolieren Sie den Strom (Sicherheit zuerst).
- Entfernen Sie die Kupplungsschutzvorrichtung.
- Lassen Sie die Kupplungsschrauben locker.
- Entfernen Sie das alte Pad und reinigen Sie die Paarungsflächen.
- Ein neues Pflaumenblütenpolster in die Lappen einer Halbkopplung einführen.
- Richten Sie die andere Halbkopplung aus und drücken Sie vorsichtig zusammen.
- Schrauben diagonal zum angegebenen Drehmoment anziehen.
- Setzen Sie die Wache neu ein.
Zusammenfassung
OTM-Ochtseckkopplungen setzen auf Pflaumenblütenpolster (z. B. R42/R62/R82/R103/R132) zur Dämpfung.Quelle-Pads über offizielle Kanäle oder Kontaktaufnahme mit OTM-Lieferanten mit Parametern für die Beschaffung.
Bitte geben Sie die Abmessungen Ihres alten Bauteils oder Ihr Ausrüstungsmodell an, um die genaue Spezifikation des Pads zu bestätigen!
