Anpassbarer Gummi-Kupplungs-Spider mit Abmessungen von OD78mm x ID31mm x T18mm für hohe Haltbarkeit und ausgezeichnete chemische Beständigkeit
| Herkunftsort | China |
|---|---|
| Markenname | 3A Rubber |
| Zertifizierung | ISO9001 |
| Modellnummer | 3A2006 |
| Min Bestellmenge | 10 Stück |
| Preis | USD10.00 |
| Verpackung Informationen | Verpackung in Beutel und Kartons |
| Lieferzeit | 7-15 Tage nach Erhalt der Zahlung des Käufers |
| Zahlungsbedingungen | L/C, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 100000kgs/month |
Produktdetails
| Material | Gummi | Farbe | Schwarz |
|---|---|---|---|
| Anwendung | Einfügen zur Metallkopplung | Typ | OMT R42-132 |
| Verpackung | in Kartons | Oberfläche | Glatt |
| Maximales Drehmoment | 4 N.m | Ozonbeständigkeit | Gut |
| Zugfestigkeit | 20 MPa | UV-Beständigkeit | Gut |
| Standard oder Nichtstandard | Standard | Haltbarkeit | Hoch |
| Härte | 70-80 Ufer a | Abriebfestigkeit | Hoch |
| Form | Kupplung | Chemische Beständigkeit | Exzellent |
| Ölbeständigkeit | Gut | ||
| Hervorheben | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Produkt-Beschreibung

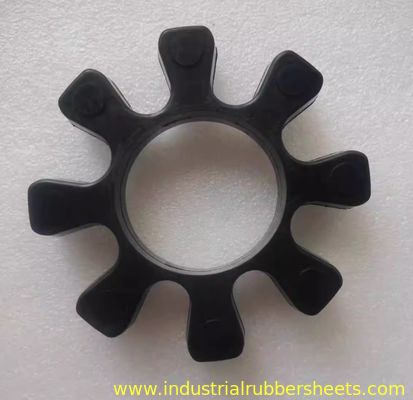

Anpassungsfähige Gummikopplung für Kupplungsspinne in R82 OD78mm x ID31mm x T18mm in schwarzer Farbe

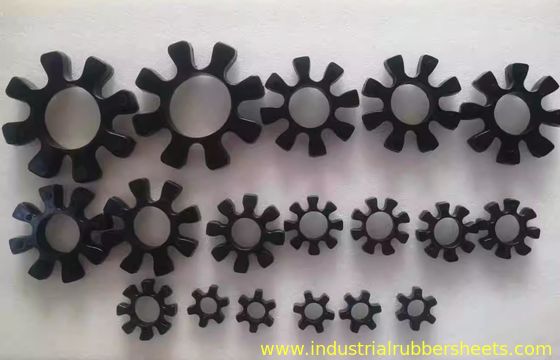

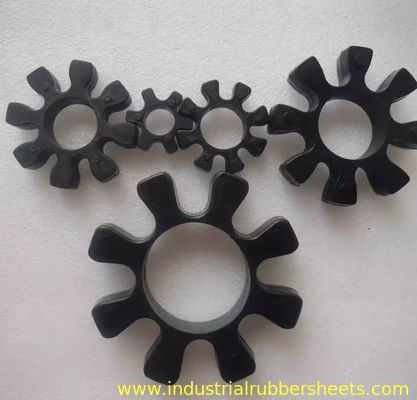

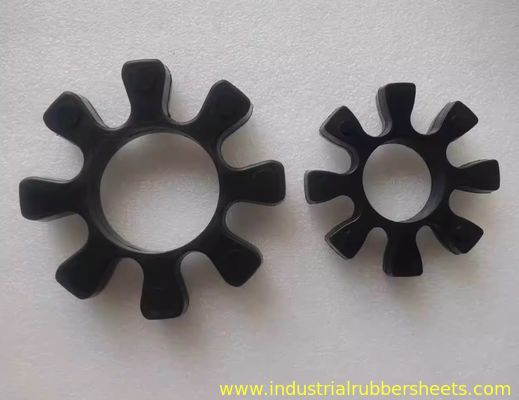

OMT Rubber Coupling Spider, Rubber Spider, Coupling Spider in schwarzem Gummi.
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
OTM-Oktogonalkopplung (Kopplung für Kiefer und Pflaumenblüten)
Strukturelle Merkmale: Besteht aus zwei Metallhalbkopplungen mit konvexen Lappen (typischerweise 8 Lappen, die eine achteckige Form bilden) und einem zentralen Elastomer aus Gummi (Plumblütenpolster).
Funktionsprinzip: Das Drehmoment wird durch das Gummi-Plumblütenpolster zwischen den Lappen übertragen, wobei die Elastizität des Gummis genutzt wird, um:
- Absorbieren von Stoß und Vibrationen
- Kompensation für Fehlausrichtungen: Für geringfügige axiale, radiale und winkelhafte Verschiebungen geeignet
- Bereitstellung einer elektrischen Isolierung
Anwendungen: Häufig in Antriebssystemen für Pumpen, Lüfter, Kompressoren, Motoren, Getriebe usw. eingesetzt.
Kernkomponente: Gummi-Kissenblock / elastisches Element / Plum Blossom Pad
Funktion: Das Kerndämpfungselement, das sich direkt auf die Kupplungsleistung auswirkt.
Namen: Häufig als Plum Blossom Pad (aufgrund seiner Form), Cushion Block, Elastisches Element oder Cushion Ring bezeichnet.
Material: Typischerweise Polyurethan (PU) oder Nitrilkautschuk (NBR):
- Polyurethan (PU): Verschleißfest, zerreißfest, hohe Belastbarkeit (am häufigsten)
- Nitrilkautschuk (NBR): Ausgezeichnete Ölbeständigkeit (für ölige Umgebungen geeignet)
Modellkennzeichnung: R42, R62, R82, R103, R132 usw. sind Spezifikationsmodelle des Pflaumenblütenpads. Die Zahlen geben typischerweise die Kupplungsgröße oder den Bohrdurchmesserbereich an (Einheit:mm) sie sind für.
Allgemeine Modelle und Spezifikationen für Pflaumenblüten
Nachstehend finden Sie typische Spezifikationen für gängige Modelle (Hinweis: Die Normen können zwischen den Herstellern leicht variieren. Überprüfen Sie immer mit physikalischen Messungen oder der Auswahlkarte des Herstellers!):
| Pad-Modell | Typischer Bohrbereich (mm) | geeignete Kupplungsgröße/Drehmomentbereich |
|---|---|---|
| R42 | ≈ 20 - 30 | Kleine Kupplungen mit geringem Drehmoment |
| R62 | ≈ 25 - 40 | Kleine bis mittlere Kupplungen |
| R82 | ≈ 40 - 60 | Mittelkoppelungen |
| R103 | ≈ 50 - 75 | Durchschnittliche bis große Kupplungen |
| R132 | ≈ 70 - 100+ | Große Kupplungen, hohes Drehmoment |
Wichtige Punkte für den Kauf und den Austausch
- Identifizieren Sie das Originalmodell:Entfernen Sie das alte Pad und prüfen Sie, ob es ein gestempeltes Modell (z. B. R42) gibt.
- Spezifikationen für die Übereinstimmungskupplung:Das Pad-Modell MUSS dem Kupplungskörpermodell entsprechen.
- Betrachtet die Betriebsbedingungen:Stellen Sie sicher, dass das Pad die Belastung bewältigen kann. Wählen Sie NBR für ölige Bedingungen; verschleißbeständige PU für den allgemeinen Gebrauch. Bestätigen Sie die Temperaturverträglichkeit des Gummis.
- Marke und Qualität:OEM-Teile bieten die beste Kompatibilität. Anerkennbare Marken (z. B. R + W, KTR, Lovejoy, OTM) bieten eine höhere Zuverlässigkeit.
Ersatzschritte (vereinfacht)
- Ausrüstung abschalten und Strom isolieren (Sicherheit an erster Stelle)
- Abtrennen des Kupplungsschutzes
- Schraubschraubschrauben
- Entfernen Sie alte Unterlagen und reinigen Sie die Paarungsflächen
- Einfügen Sie neue Pflaumenblüten Pad in die Lappen einer halben Kopplung
- Richten Sie die andere Halbkopplung und schieben Sie sanft zusammen
- Schrauben diagonal an das angegebene Drehmoment ziehen
- Wieder installieren
Zusammenfassung
OTM-Ochtseckkopplungen setzen auf Pflaumenblütenpolster (z. B. R42/R62/R82/R103/R132) zur Dämpfung.Quelle-Pads über offizielle Kanäle oder Kontaktaufnahme mit OTM-Lieferanten mit Parametern für die Beschaffung.
Bitte geben Sie die Abmessungen Ihres alten Bauteils oder Ihr Ausrüstungsmodell an, um die genaue Spezifikation des Pads zu bestätigen!
